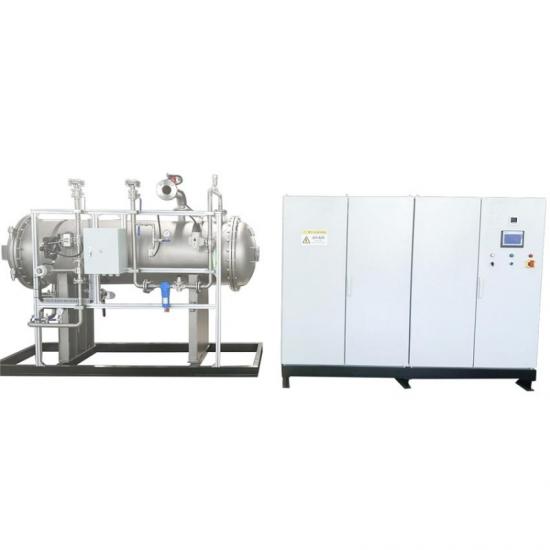

Generador de ozono de tipo dividido horizontal grande con fuente de oxígeno
Capacidad de ozono:
50kg/hConcentración de ozono:
148mg/LFlujo de aire:
339Nm3/hFuente de aire:
OxygenConsumo de energía:
6-8 kwh/kg O3Volumen de agua de enfriamiento:
≤100m3/hGenerador de ozono de tipo dividido horizontal grande con fuente de oxígeno
Breve introducción

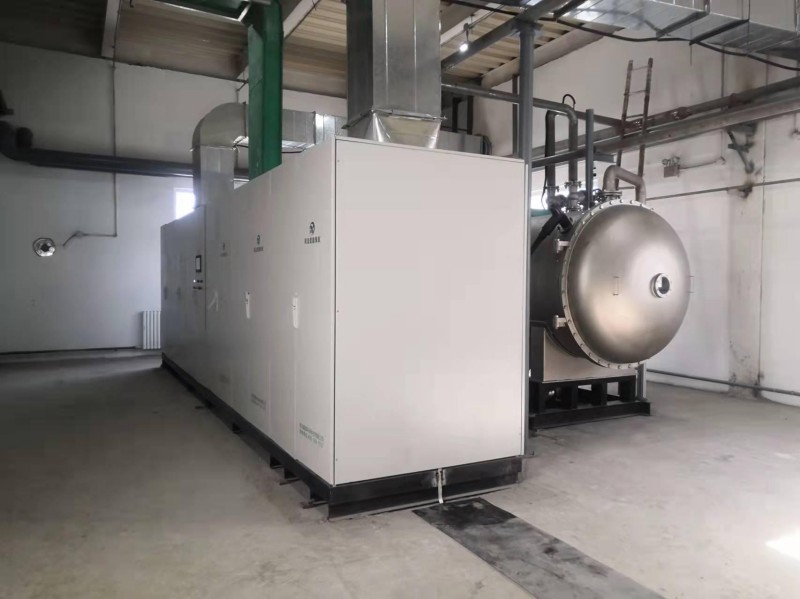

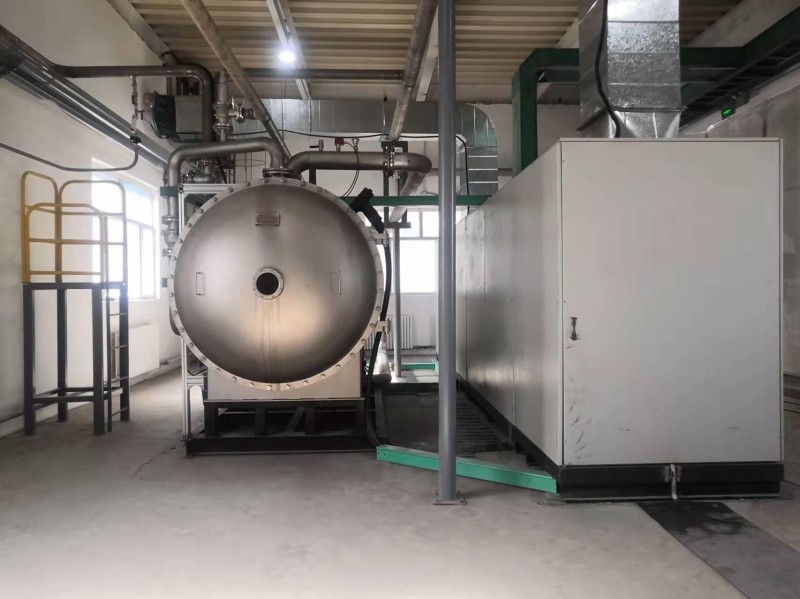

Generador de ozono de tipo dividido horizontal grande con fuente de oxígeno La cámara y la unidad generadora de ozono están hechas de material 316L, el material general no es menos que acero inoxidable 304 y las piezas de sellado y aislamiento están hechas de PTFE y caucho fluorado.

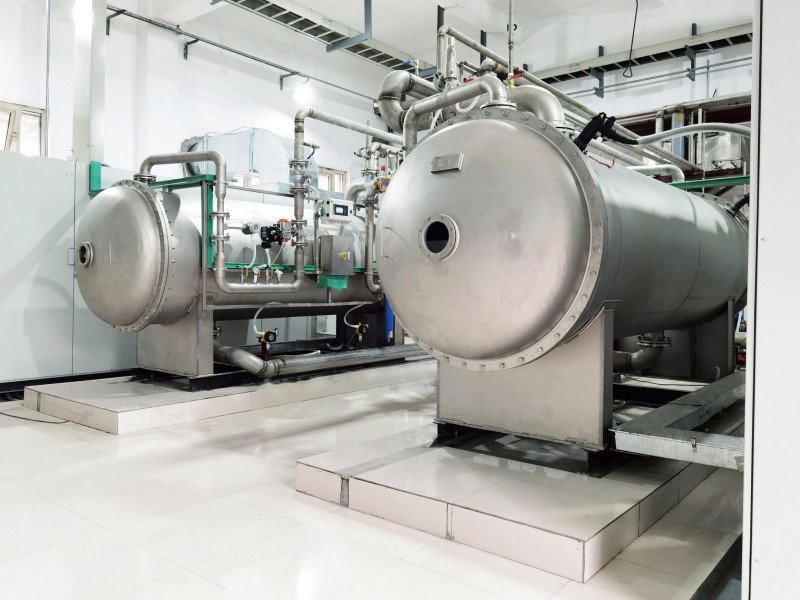

La cámara del generador tiene una estructura horizontal y el cuerpo de descarga se coloca horizontalmente para facilitar el mantenimiento. Los monómeros de doble descarga están conectados en serie, lo que favorece la mejora de la concentración de ozono y la reducción del consumo de energía. El diseño refrigerado por aire de la fuente de alimentación de frecuencia variable es seguro y fiable. Equipado con un PLC Siemens de serie, puede equiparse con diversas válvulas de control automático, como válvulas de temperatura, presión, caudal, detección de concentración y control, para minimizar el consumo de energía y satisfacer las necesidades del cliente.
Los componentes principales de una cámara de generación de ozono son los siguientes:
1. Filtro de oxígeno: elimina las impurezas y partículas de la fuente de gas para garantizar la pureza del gas que ingresa a la cámara generadora, mejorando así la eficiencia de la generación de ozono y la vida útil del equipo.
2. Regulador de oxígeno: asegúrese de que la presión de oxígeno que ingresa a la cámara de descarga de la corona sea estable dentro del rango deseado.
3. Válvula de alivio: Para evitar que la presión del sistema exceda el límite de seguridad, protegiendo así la seguridad de los equipos y los operadores.
4. Válvula neumática de encendido y apagado: se utiliza para controlar el encendido y apagado del oxígeno y garantizar el buen funcionamiento del proceso de generación de ozono.
5. Válvula de control neumática: No solo se utiliza para controlar el encendido/apagado del oxígeno, sino también para regular con precisión el flujo y la presión del oxígeno para optimizar el proceso de generación de ozono.
6. Medidor de flujo de vórtice: Es un instrumento de medición de flujo de uso común para medir con precisión el flujo de oxígeno hacia la cámara de descarga de corona. La función de los medidores de flujo de vórtice es fundamental para garantizar la estabilidad y la eficiencia del proceso de generación de ozono.
7. Transmisor de presión: Es un sensor importante utilizado para monitorear la presión en el sistema en tiempo real, y convertir la señal de presión en una señal eléctrica y transmitirla al sistema de control.
8. Transmisor de temperatura: Se utiliza para monitorear la temperatura del ozono en tiempo real y convertir la señal de temperatura en una señal eléctrica y transmitirla al sistema de control.
9. Sensor de temperatura del agua de refrigeración: Se utiliza para monitorizar la temperatura del agua de refrigeración en tiempo real. La función del agua de refrigeración es absorber el calor generado durante el proceso de descarga de corona, garantizando así que la temperatura de la cámara de descarga de corona y los equipos relacionados se mantenga dentro de un rango seguro.
10. Interruptor de flujo de agua: Es un dispositivo de seguridad importante que se utiliza para supervisar el flujo de agua de refrigeración y garantizar el funcionamiento normal del sistema. Su función es fundamental para evitar el sobrecalentamiento y daños al equipo debido a un flujo insuficiente de agua de refrigeración.
11. Manómetro local: garantizar que los operadores puedan monitorear y controlar la presión del sistema en tiempo real.
12. Detector de concentración de ozono: Se utiliza para medir y monitorear la concentración de ozono en tiempo real.
13. Medidor de punto de rocío: Se utiliza para medir y monitorear la temperatura del punto de rocío de los gases (generalmente oxígeno) que ingresan a la cámara de descarga de corona en tiempo real.
14. Válvulas y placa base: Las válvulas se utilizan para gestionar y regular el flujo de gases, generalmente oxígeno; y la base sirve para sostener y sostener el generador de ozono y sus componentes asociados.

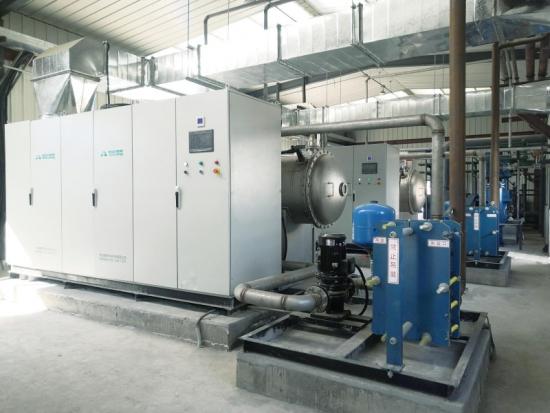

Unidad de fuente de alimentación de ozono
El ventilador axial en la parte inferior y superior del gabinete de control eléctrico forma un conducto de aire de disipación de calor, que elimina el calor del transformador de alto voltaje y del inductor hueco respectivamente, y la fuente de alimentación del inversor viene con su propio ventilador.
La energía eléctrica que produce el generador de ozono proviene del gabinete de alimentación del sistema. Este gabinete convierte el voltaje y la frecuencia convencionales en la frecuencia y el voltaje necesarios para generar ozono. La fuente de alimentación de alto voltaje del gabinete se conecta al electrodo de alto voltaje en la cámara de entrada de aire del generador mediante un cable y un conector especiales de alto voltaje. El gabinete de alimentación utiliza la tecnología de potencia y electrónica más avanzada del mundo y desarrolla nuevas tecnologías en todo momento, de acuerdo con el desarrollo de la electrónica de potencia a nivel mundial.
La fuente de alimentación de alta tensión, alta potencia y media frecuencia del generador de ozono que utiliza nuestra empresa aplica la tecnología de electrónica de potencia más avanzada del mundo y selecciona dispositivos electrónicos de alta potencia e IGBT de triodo bipolar de puerta aislada. Su amplio rango de frecuencia de trabajo permite operar en cualquier rango de 500 a 6000 Hz. Además, utiliza un procesador de señal digital DSP de alta gama para medir y controlar con precisión la fuente de alimentación.
Presupuesto
Tipo |
Producción de ozono
(kg/h) |
Flujo de aire
(Nm³/h) |
Consumo de energía
(kWh/kg de O ₃ ) |
Agua de refrigeración
Volumen (m³/h) |
Cámara del generador/gabinete de energía | Referencia | Diámetro de entrada y salida de aire |
Entrada de agua y
Diámetro de salida |
10 % en peso 148 mg/L | 10 % en peso 148 mg/L | Tamaño An*Pr*Al(mm) | Peso neto (TM) | |||||
AKO-2KG | 2 | 13.6 | 6-8 | ≤4 | 2400*1600*1800 | 18 | DN25 | DN32 |
AKO-3KG | 3 | 20.4 | 6-8 | ≤6 | 2400*1600*1800 | 1.9 | DN25 | DN40 |
AKO-4KG | 4 | 27.1 | 6-8 | ≤8 | 2400*1700*1800 | 2.1 | DN25 | DN40 |
AKO-5KG | 5 | 35 | 6-8 | ≤10 | 2400*1700*1800 | 2.3 | DN32 | DN50 |
AKO-6KG | 6 | 42 | 6-8 | ≤12 | 2600*1900*2000 | 2.5 | DN32 | DN50 |
AKO-7KG | 7 | 48 | 6-8 | ≤14 | 2600*1900*2000 | 2.7 | DN32 | DN65 |
AKO-8KG | 8 | 55 | 6-8 | ≤16 | 2600*1000*2000/2400*800*1800 | 2.9 | DN32 | DN65 |
AKO-10KG | 10 | 69 | 6-8 | ≤20 | 4000*850*1900/2400*800*1800 | 3.3 | DN40 | DN80 |
AKO-12KG | 12 | 82 | 6-8 | ≤24 | 4100*1000*2000/2400*800*1800 | 3.6 | DN40 | DN80 |
AKO-15KG | 15 | 102 | 6-8 | ≤30 | 4100*1000*2000/3600*800*2000 | 4.3 | DN50 | DN80 |
AKO-20KG | 20 | 136 | 6-8 | ≤40 | 4200*1100*2000/3600*900*2000 | 5.0 | DN50 | DN100 |
AKO-25KG | 25 | 170 | 6-8 | ≤50 | 4200*1200*2100/3600*900*2000 | 5.3 | DN65 | DN100 |
AKO-30KG | 30 | 204 | 6-8 | ≤60 | 4250*1300*2200/4200*900*2200 | 6.2 | DN65 | DN125 |
AK0-35KG | 35 | 237 | 6-8 | ≤70 | 4250*1300*2200/4200*900*2200 | 7.1 | DN65 | DN125 |
AKO-40KG | 40 | 271 | 6-8 | ≤80 | 4300*1300*2200/4200*900*2200 | 8.3 | DN80 | DN125 |
AKO-50KG | 50 | 339 | 6-8 | ≤100 | 4300*1400*2400/4200*1000*2200 | 9.6 | DN80 | DN150 |
AKO-60KG | 60 | 406 | 6-8 | ≤120 | 4300*1550*2440/4200*1100*2200 | 11.0 | DN100 | DN150 |
AKO-70KG | 70 | 474 | 6-8 | ≤140 | 4400*1650*2600/6000*1400*2200 | 14.0 | DN100 | DN150 |
AKO-80KG | 80 | 542 | 6-8 | ≤160 | 4500*1750*2800/6000*1400*2200 | 16.0 | DN125 | DN200 |
AKO-100KG | 100 | 677 | 6-8 | ≤200 | 4600*2000*3200/6000*1400*2200 | 19.8 | DN125 | DN200 |
AKO-120KG | 120 | 812 | 6-8 | ≤240 | 4600*2000*3400/6000*1400*2200 | 22.4 | DN150 | DN250 |
