Generador de ozono integrado horizontal de gran tamaño con fuente de aire
Capacidad de ozono:
2kg/hConcentración de ozono:
25mg/LFlujo de aire:
81Nm3/hFuente de aire:
AirConsumo de energía:
16-18 kwh/kg O3Volumen de agua de enfriamiento:
≤8m3/hGenerador de ozono integrado horizontal de gran tamaño con fuente de aire
Breve introducción

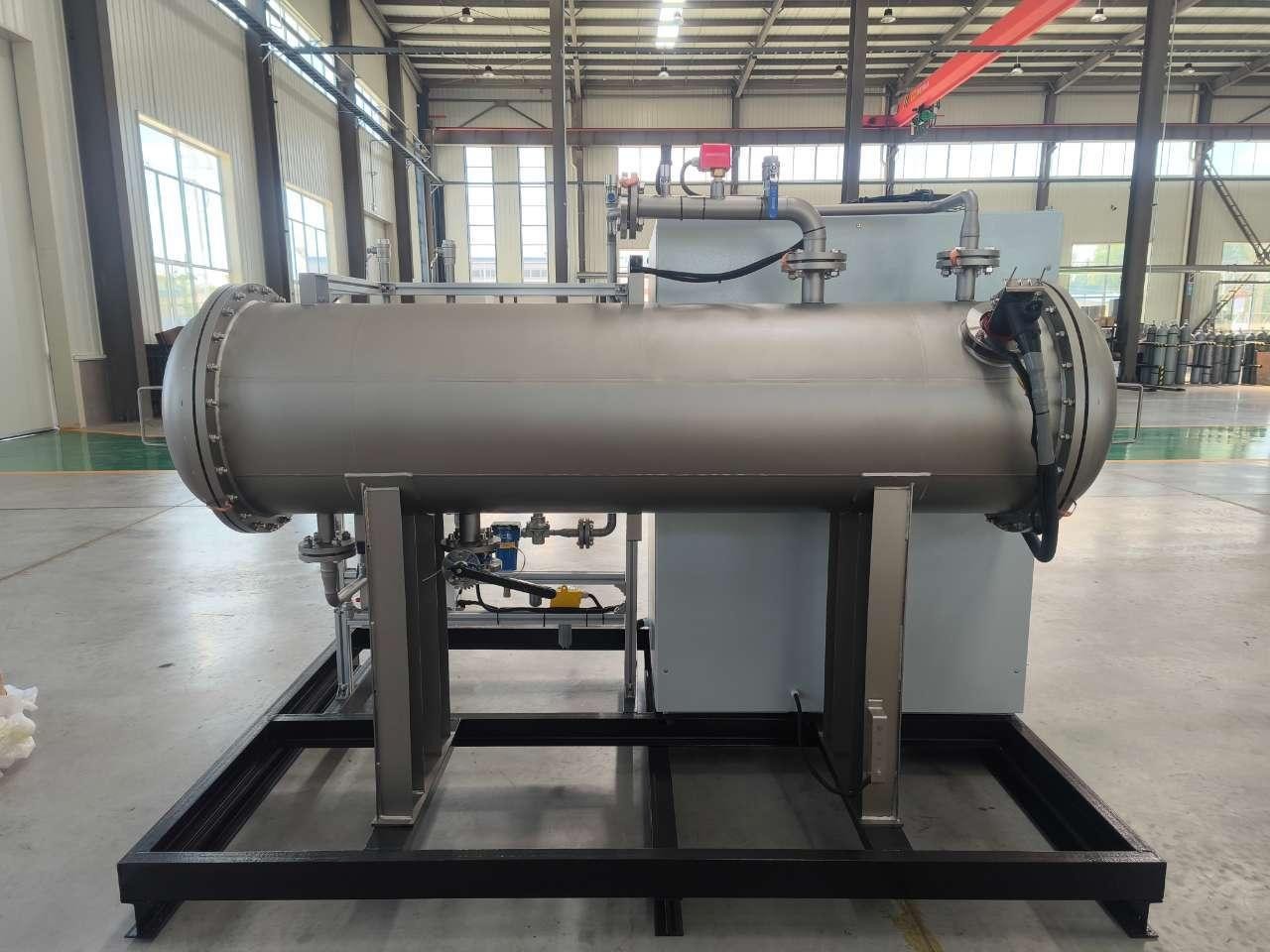

Generador de ozono integrado horizontal de gran tamaño con fuente de aire La cámara y la unidad generadora de ozono están hechas de material 3l6L, el material general no es menos que acero inoxidable 304 y las piezas de sellado y aislamiento están hechas de PTFE y caucho fluorado.

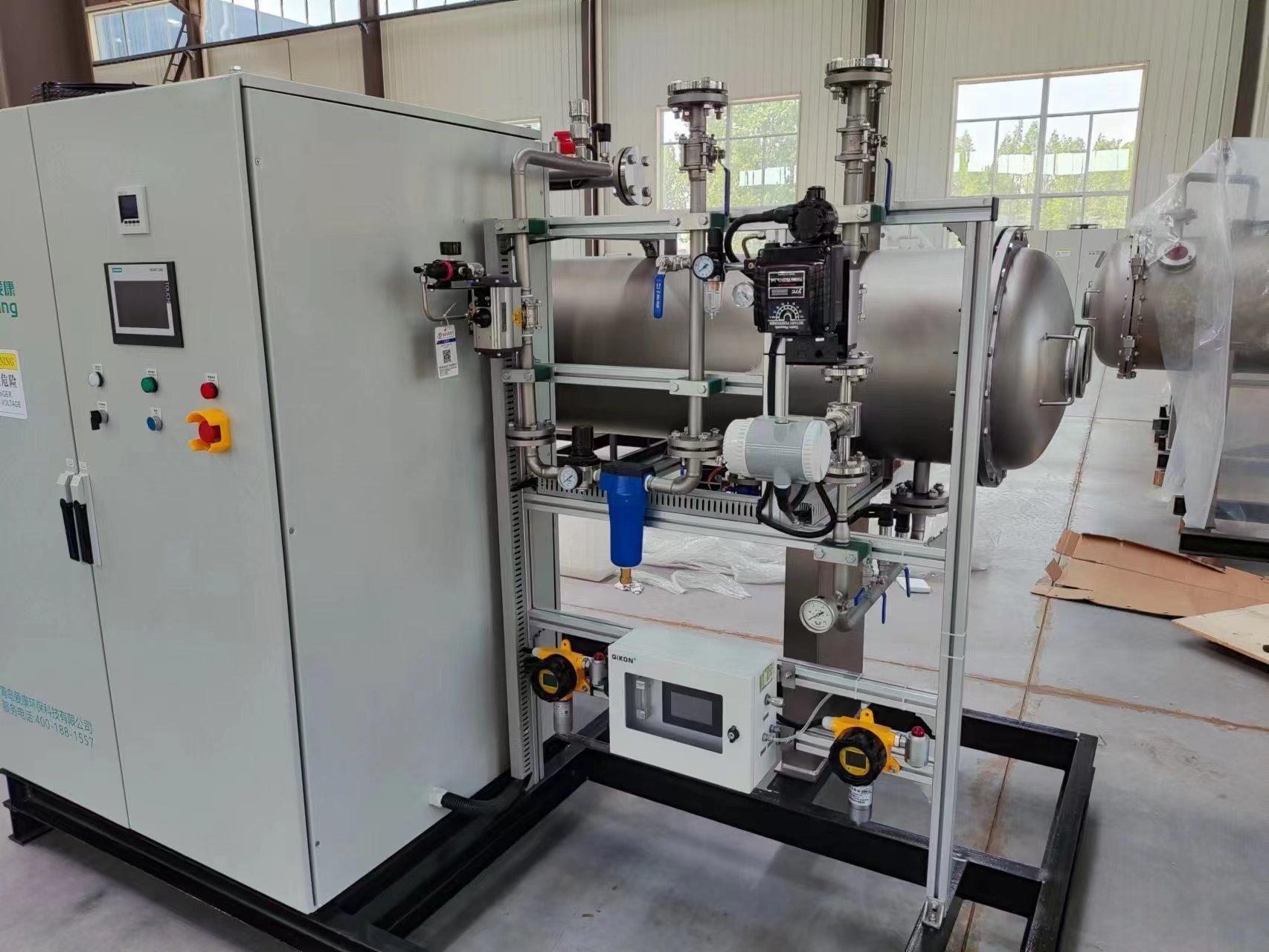

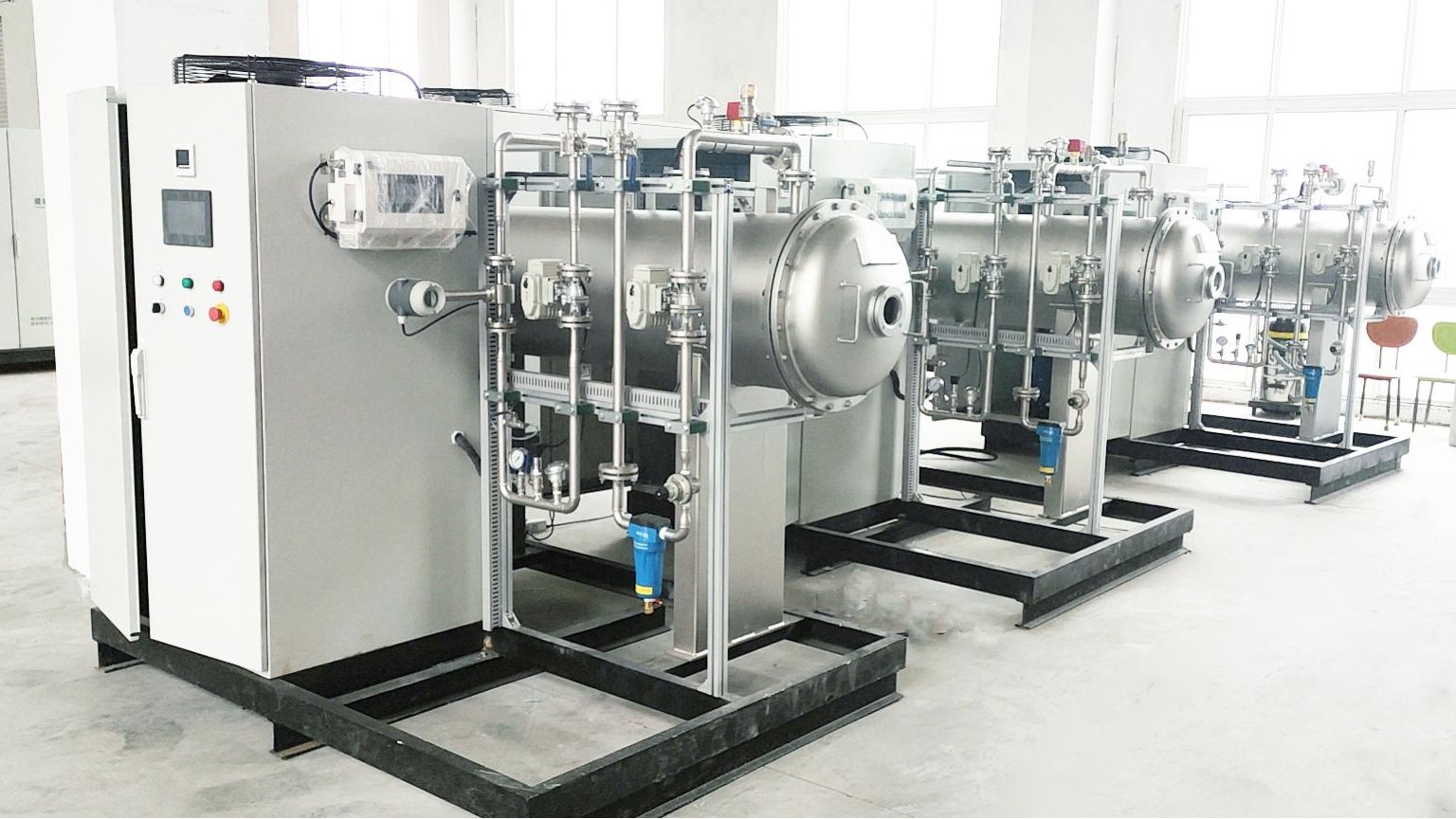

El gabinete de suministro de energía de ozono y la sala del generador se ubican en la misma base, y todas las tuberías e instrumentos se conectan en fábrica, lo que resulta compacto y reduce considerablemente el espacio y el tiempo de construcción en obra. La cámara horizontal del generador es fácil de mantener y observar, y el diseño refrigerado por aire de la fuente de alimentación de frecuencia variable es seguro y confiable. Equipado con un PLC Siemens de serie, puede equiparse con diversas válvulas de control automático, incluyendo válvulas de temperatura, presión, detección de caudal y concentración, y válvulas de control, para minimizar el consumo de energía y satisfacer las necesidades del cliente.
Los componentes principales de una cámara de generación de ozono son los siguientes:
1. Filtro de oxígeno: elimina las impurezas y partículas de la fuente de gas para garantizar la pureza del gas que ingresa a la cámara generadora, mejorando así la eficiencia de la generación de ozono y la vida útil del equipo.
2. Regulador de oxígeno: asegúrese de que la presión de oxígeno que ingresa a la cámara de descarga de la corona sea estable dentro del rango deseado.
3. Válvula de alivio: Para evitar que la presión del sistema exceda el límite de seguridad, protegiendo así la seguridad de los equipos y los operadores.
4. Válvula neumática de encendido y apagado: se utiliza para controlar el encendido y apagado del oxígeno y garantizar el buen funcionamiento del proceso de generación de ozono.
5. Válvula de control neumática: No solo se utiliza para controlar el encendido/apagado del oxígeno, sino también para regular con precisión el flujo y la presión del oxígeno para optimizar el proceso de generación de ozono.
6. Medidor de flujo de vórtice: Es un instrumento de medición de flujo de uso común para medir con precisión el flujo de oxígeno hacia la cámara de descarga de corona. La función de los medidores de flujo de vórtice es fundamental para garantizar la estabilidad y la eficiencia del proceso de generación de ozono.
7. Transmisor de presión: Es un sensor importante utilizado para monitorear la presión en el sistema en tiempo real, y convertir la señal de presión en una señal eléctrica y transmitirla al sistema de control.
8. Transmisor de temperatura: Se utiliza para monitorear la temperatura del ozono en tiempo real y convertir la señal de temperatura en una señal eléctrica y transmitirla al sistema de control.
9. Sensor de temperatura del agua de refrigeración: Se utiliza para monitorizar la temperatura del agua de refrigeración en tiempo real. La función del agua de refrigeración es absorber el calor generado durante el proceso de descarga de corona, garantizando así que la temperatura de la cámara de descarga de corona y los equipos relacionados se mantenga dentro de un rango seguro.
10. Interruptor de flujo de agua: Es un dispositivo de seguridad importante que se utiliza para supervisar el flujo de agua de refrigeración y garantizar el funcionamiento normal del sistema. Su función es fundamental para evitar el sobrecalentamiento y daños al equipo debido a un flujo insuficiente de agua de refrigeración.
11. Manómetro local: garantizar que los operadores puedan monitorear y controlar la presión del sistema en tiempo real.
12. Detector de concentración de ozono: Se utiliza para medir y monitorear la concentración de ozono en tiempo real.
13. Medidor de punto de rocío: Se utiliza para medir y monitorear la temperatura del punto de rocío de los gases (generalmente oxígeno) que ingresan a la cámara de descarga de corona en tiempo real.
14. Válvulas y placa base: Las válvulas se utilizan para gestionar y regular el flujo de gases, generalmente oxígeno; y la base sirve para sostener y sostener el generador de ozono y sus componentes asociados.
Presupuesto
| Tipo |
Producción de ozono (kg/h)
2% en peso 25 mg/L |
Flujo de aire (Nm3/h)
2% en peso 25 mg/L |
Consumo de energía
(kWh/kg de O3) |
Agua de refrigeración
Volumen (m³/h) |
Cámara del generador
/Armario de potencia Tamaño An*Pr*Al(mm) |
Referencia
Peso neto (MONTE) |
Entrada de aire y
Salida |
Entrada de agua y
Diámetro de salida |
| También conocido como 1 kg | 1 | 41 | 16-18 | ≤4 | 2400*1600*1800 | 1.8 | DN25 | DN32 |
| También conocido como 1,5 kg | 1.5 | 61 | 16-18 | ≤6 | 2400*1600*1800 | 1.9 | DN25 | DN40 |
| También conocido como 2 kg | 2 | 81 | 16-18 | ≤8 | 2400*1700*1800 | 2.1 | DN32 | DN50 |
| AK4-2,5 kg | 2.5 | 101 | 16-18 | ≤10 | 2400*1700*1800 | 2.3 | DN40 | DN50 |
| También conocido como 3 kg | 3 | 121 | 16-18 | ≤12 | 2600*1900*2000 | 2.5 | DN40 | DN50 |
| También conocido como 3,5 kg | 3.5 | 141 | 16-18 | ≤14 | 2600*1900*2000 | 2.7 | DN40 | DN65 |
La cámara de generación de ozono y el gabinete de energía están diseñados como unidades separadas, Permite una colocación flexible y una fácil instalación. Apto para generadores de ozono a gran escala.
